YXHW-F型仪表保护(保温)箱

YXHW-F型仪表保护(保温)箱

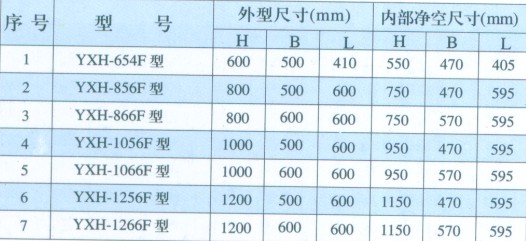

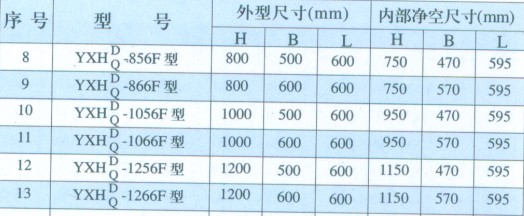

产品名称: YXHW-F型仪表保护(保温)箱
产品型号:
产品规格:
产品品牌:
产品价格:
应用范围:

仪表保护箱及保温箱是变送器及其它仪表现场安装保护或保温设备,它具有标准化、程度高、造型美观、结构合理、形式多样、安装操作方便等特点。保护箱由箱体、仪表托架等部件组成,保温箱结构形式与保护箱相同,所不同的是箱内装有电器加热或蒸汽加热装置

一、仪表保温保护箱型谱编制说明

二、仪表保温保护箱技术性能

1.聚酯树脂玻璃钢的机械性能见表

2.保温性能10-25℃

3.环境温度-50-60℃

4.饱和蒸汽压力0.5Pa

5.伴热蒸汽消耗量0.35-0.8kg/h

6.额定电压220V

三、仪表保温箱伴热结构说明

1.电热管伴热

YXWD电加热保温箱由箱体、加热器、仪表托架等三大部分组成。其结构形式与保护箱相同,所不同的是箱内装有电器加热装置,其结构形式如图,电热装置是由电热管,温度控制器组成,箱体侧面装有插座,当接通电源后,箱内加热到所需温度时,由温度控制器切断电源,当温度下降到一定温度时,再由温度控制器接通电源继续升温。通过反复工作使箱内温度能保持在一定范围。

恒温加热器注意参数

1.额定电压200V.50Hz

2.额定功率300-500W

3.控制温度由用户定

4.恒温加热器可做成防爆型

5.电热管材料有三种,铜管、碳管、不锈钢管。

Ⅱ蒸汽管伴热

蒸汽加热保温箱,伴热管是用金属管弯制成S型结构,箱体上下采用焊接式穿板接头与伴热管焊接而成,伴热管安装在箱内,为上进下出,通过蒸汽在管腔内的循环而达到加热目的,伴热管材料规格分为两种,即Φ8×1紫铜管,Φ14×2无缝钢管﹙碳钢﹚。外形美观,其结构见图
